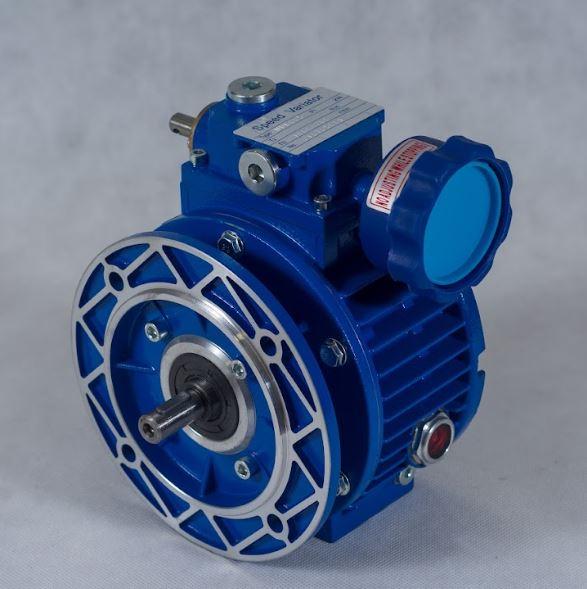

Варіатор UDL (TXF) 020 (90B5) (мотор-варіатор-редуктор)
  • Варіатор UDL (TXF) 020 (90B5) (мотор-варіатор-редуктор), фото 3
  • Варіатор UDL (TXF) 020 (90B5) (мотор-варіатор-редуктор), фото 4

Варіатор UDL (TXF) 020 (90B5) (мотор-варіатор-редуктор)

10 900 ₴

  • В наявності
+380 (95) 905-27-41
Андрій Вадимович
  • +380 (97) 548-96-21
    Вадим Васильович
  • +380 (97) 981-75-20
    Тарас Віталійович
повернення товару протягом 14 днів за домовленістю
Варіатор UDL (TXF) 020 (90B5) (мотор-варіатор-редуктор)Варіатор UDL (TXF) 020 (90B5) (мотор-варіатор-редуктор)
10 900 ₴
В наявності
+380 (95) 905-27-41
Андрій Вадимович
  • +380 (97) 548-96-21
    Вадим Васильович
  • +380 (97) 981-75-20
    Тарас Віталійович
Опис
Характеристики
Специфікації
Інформація для замовлення

Варіатор – спеціальний механічний пристрій, що використовується задля точного та плавного регулювання кількості обертів на виході черв'ячного редуктора. Конструкція варіатора дає діапазон передавального відношення, що можна підібрати під певний мотор-редуктор.
Такі типи варіаторів можуть з'єднання єднуватись як з черв'ячними, так і з варіантами циліндричних редукторів. Це дає змогу підібрати максимально точній діапазон обертів під задані потреби.

Наприклад, при компонуванні двигуна 1400 обертів, варіатор матиме діапазон регулювання 200-1000 обертів/хв.
Основною перевагою варіаторів є плавна та надійна зміна обертів вихідного валу механічним способом навіть при великих навантаженнях на весь мотор-редуктор-варіатор. При вірному підборі, дана система матиме нормальний крутний момент без значних втрат потужності двигуна.

Використання варіатора – це гарна альтернатива частотним перетворювачам, коли є необхідність змінювати діапазон темпу обертів на виході саме механічним чином, без підключення додаткових електропристроїв.
Сфера застосування таких конструкцій настільки ж різноманітна, як і в мотор-редукторів. Це транспортери, шнеки, конвеєри, лісопилки, різноманітне пакувальне, фасувальне та дозувальне обладнання. У промисловості - це різної форми та потужності мішалки, засувки, верстати для обробки металу, підйомники, ліфти, насоси. Також широкого сферою використання є харчова промисловість.

Технічні характеристики:
  • Варіанти габаритів під двигун та редуктор – 002, 005, 010, 020
  • Варіанти потужності двигунів – від 0.12 до 2.2 кВт
  • Передавальне відношення (і) – від 1.7 до 7
  • Вихідна швидкість з 4-полюсними двигунами: 200-1000 об/хв
  • Вихідна швидкість з 2-полюсними двигунами: 400-2000 об/хв
  • Вихідна швидкість з 6-полюсними двигунами: 129-643 об/хв
  • Максимальний крутний момент: 12 Нм
Тип варіатора UDL (TXF) 002 (63B5) UDL (TXF) 005 (71B5) UDL (TXF) 010 (80B5) UDL (TXF) 020 (90B5) UDL (TXF) 030 (100B5)
Корпус Алюміній Алюміній Алюміній Чавун Чавун
Максимальна потужність двигуна, кВт 0.12 - 0.18 0.25 - 0.37 0.55 - 0.75 1.1 - 1.5 2.2 - 3.0
Передавальне відношення 1.6 - 8.2 1.4 - 7 1.4 - 7 1.4 - 7 1.4 - 7
Діапазон швидкості (n=1400/1min) 170 - 880 200 - 1000 200 - 1000 200 - 1000 200 - 1000
Крутний момент, Нм 1.5 - 3 3 - 6 6 - 12 12 - 24 32 - 64
Вага, кг 5 8 15 22 28
Основні атрибути
ВиробникREDMOTORS
Країна виробникКитай
Додаткова інформація
Потужність електродвигуна, кВт1.1 - 2.2
Приєднувальні розміри24 х 200
